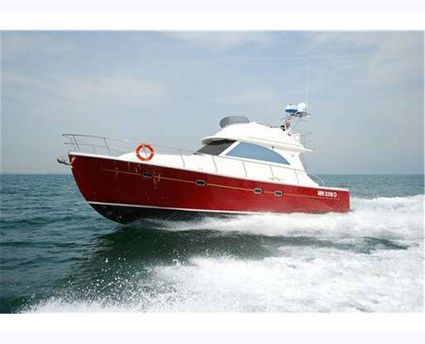

Cantieri estensi Goldstar 460 (2010)

Notas de la instrumentación

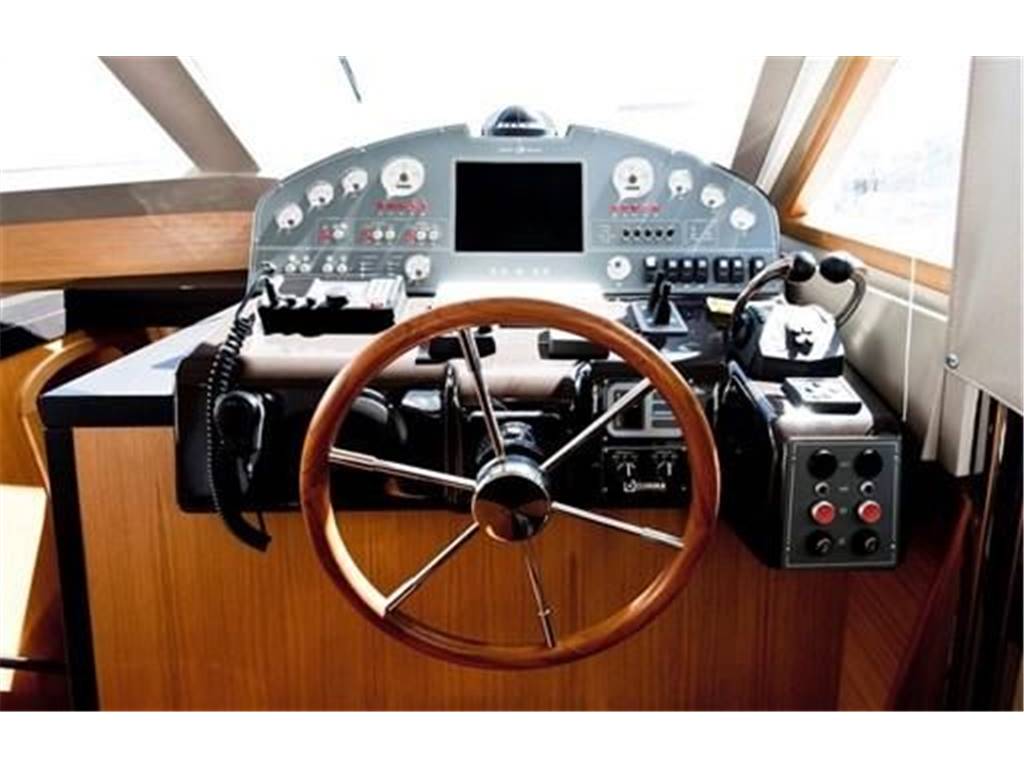

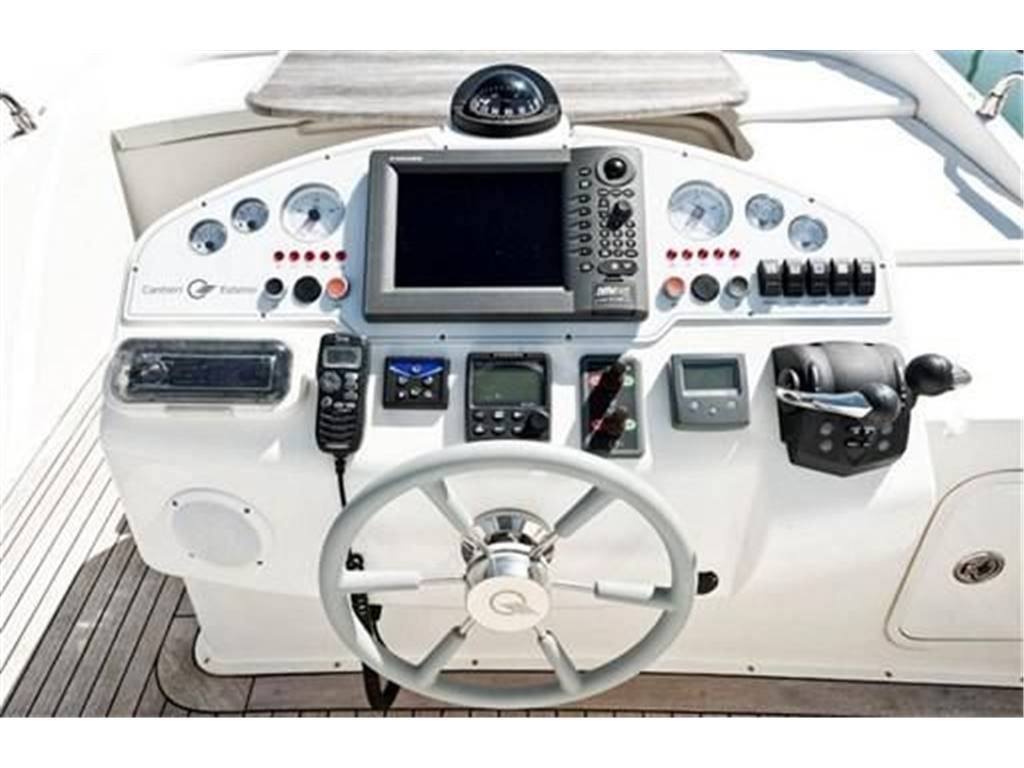

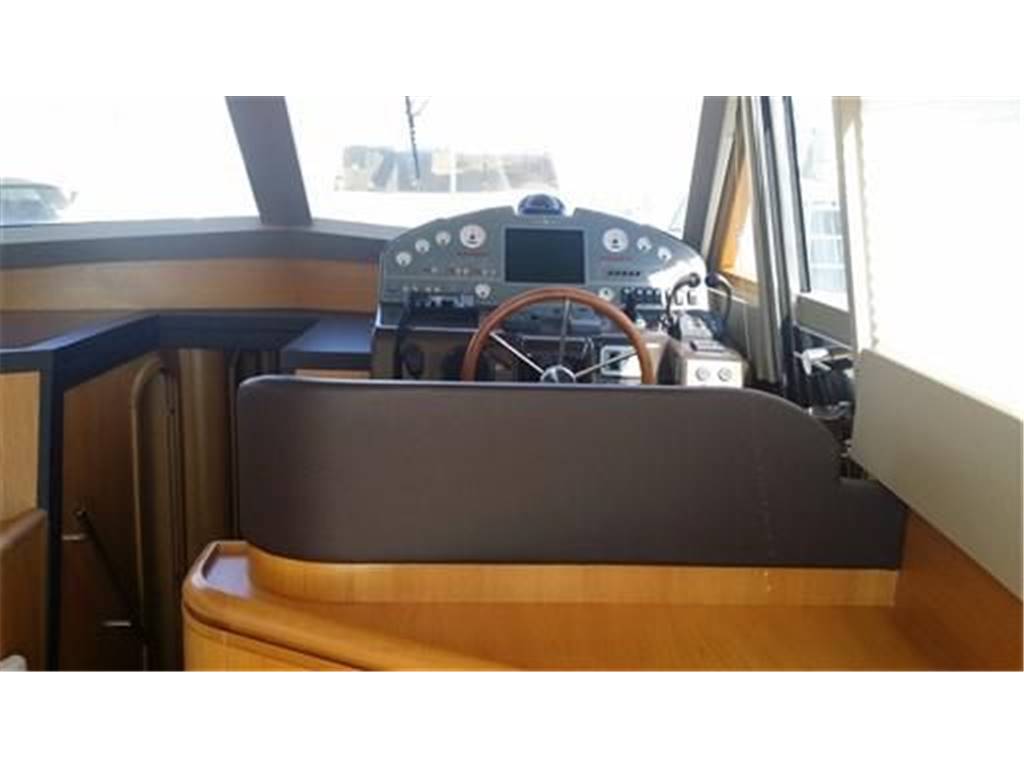

PLANCIA DI COMANDO
Bussola. Ruota del timone con timoneria idraulica. Monoleve comandi motori. Cruscotto con quadro comandi per flaps, tergicristalli, lavavetri, verricello ancora, tromba, parallelo gruppi batterie, luci strumenti. Gps. Ecoscandaglio. Strumentazione controllo motori e allarmi: contagiri, contaore, indicatore temperatura acqua e allarme visivo, indicatore pressione olio e allarme visivo, allarme visivo mancanza di carica dell'alternatore,
allarme visivo e sonoro presenza acqua nei prefiltri gasolio, indicatori livello serbatoi gasolio e acqua dolce, chiavi di avviamento e pulsanti di arresto motori. Presa accendisigari. Quadro elettrico generale per le utenze a 12Vcc e 230Vca. Quadro sinottico con spie luminose per luci di navigazione e pompe. Poltrona guida con
seduta ribaltabile per guida in piedi.

SISTEMA DI PROPULSIONE E DI GOVERNO

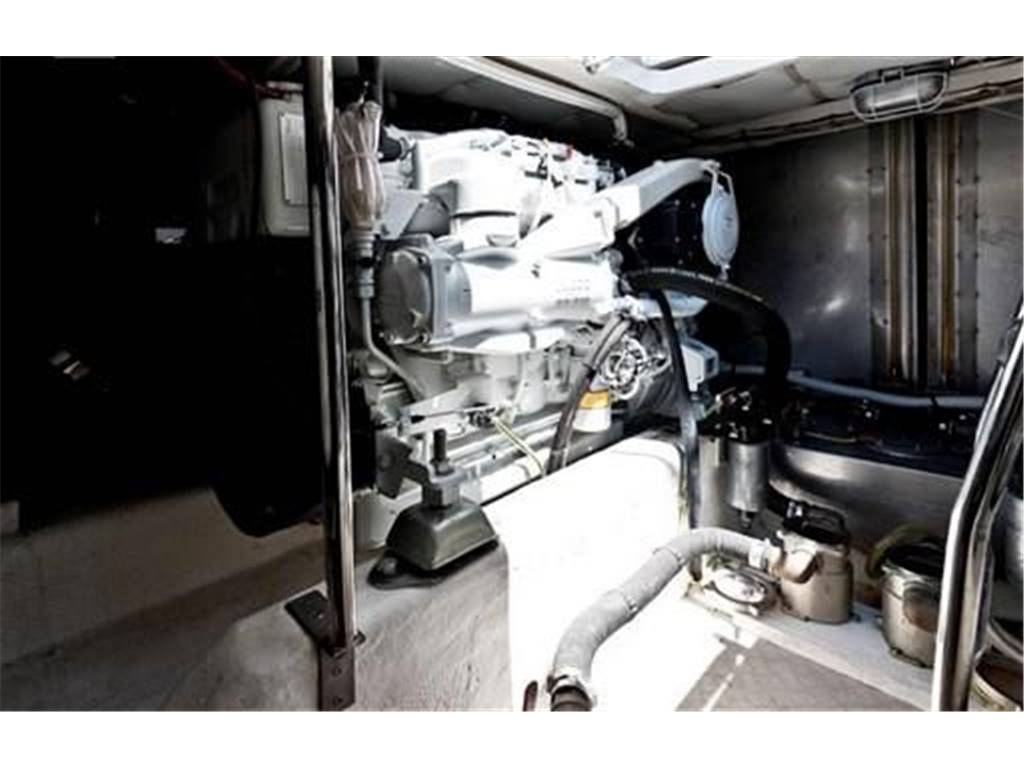

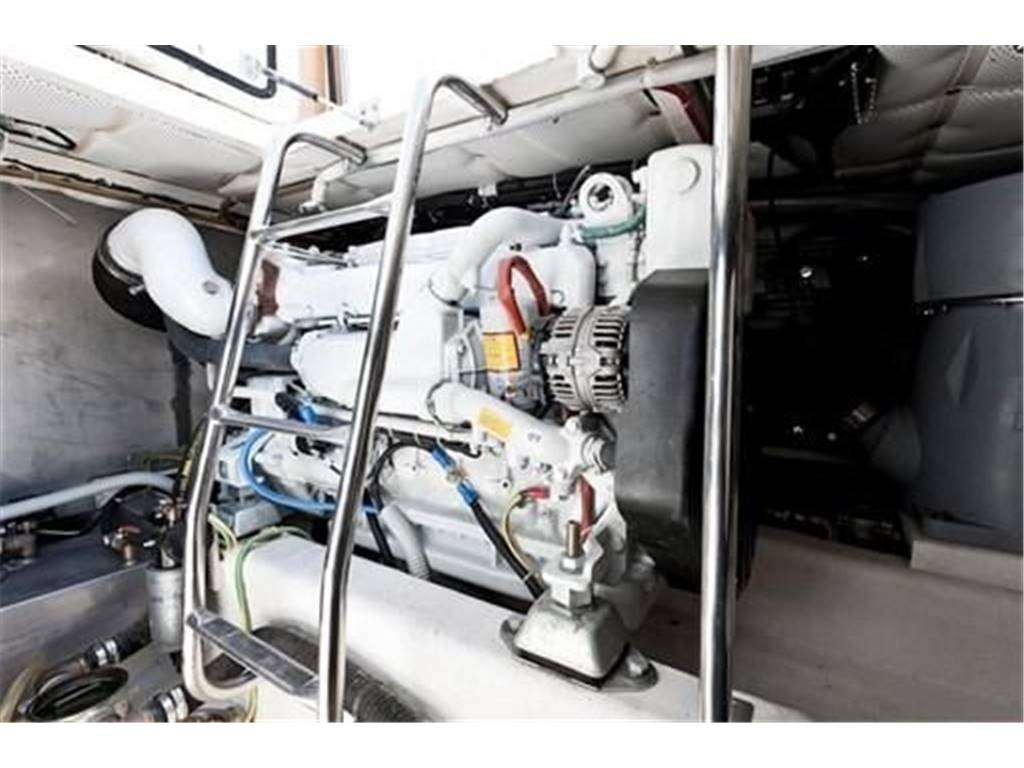

Motori FPT N60 ENT M40/400hp. Invertitori marini ZF 85 IV con comando elettroidraulico. Assi elica in inox Aisi 630 Ø 50mm.
Tenute asse elica VOLVO senza manutenzione. Eliche in bronzo a quattro pale. Timoneria idraulica. Timoni in bronzo. Correttori di assetto (flaps).

IMPIANTO CARBURANTE
Due serbatoi gasolio in acciaio inox per complessivi 1.600 litri (+/- 5%). Bocchette d'imbarco sui passavanti. Strumenti di controllo livelli serbatoi in plancia e livelli visivi in sala macchine.
Filtri separatori acqua/gasolio con allarme visivo e sonoro in plancia di presenza acqua. Prese carburante dai serbatoi con valvole elettriche di intercettazione.

IMPIANTI IDRICI E SENTINE
Serbatoio acqua dolce strutturale da 600 litri (+/- 5%) in VTR rivestito internamente con gelcoat atossico. Indicatore di livello in plancia. Bocchetta imbarco acqua sul passavanti. Boiler elettrico per utenze acqua calda per bagni, cucina e doccetta di poppa.
Sistema idraulico centralizzato con doppia autoclave per servizi cucina, bagni e utenze esterne. Nr. 2 Impianti di raccolta acque grigie. Carico dei WC con acqua dolce. Impianto esaurimento sentine con doppie pompe elettriche automatiche e con allarmi acustici in plancia.

IMPIANTO ELETTRICO
Quadro elettrico generale per le utenze a 12Vcc e 230Vca. Gruppo batterie motori (2x200A) e servizi (2x200A). Parallelo per batterie motori e servizi. Alternatori sui motori. Interruttori staccabatterie
con comando in plancia. Voltmetro per la tensione da banchina. Voltmetro per le batterie servizi o le batterie motori. Amperometro per le utenze 12Vcc. Caricabatterie automatico. Presa da banchina 230Vca in acciaio stagna. Linea 230Vca con prese di corrente in ogni locale. Illuminazione fissa in tutti i locali.

Notas de armamento

SISTEMA ANTINCENDIO
Estintori portatili da 1 kg nelle cabine, in cucina ed in plancia.
Impianto automatico antincendio nel locale motori con sensore di temperatura e comando manuale di emergenza in pozzetto.

SISTEMI DI ORMEGGIO ED ANCORAGGIO

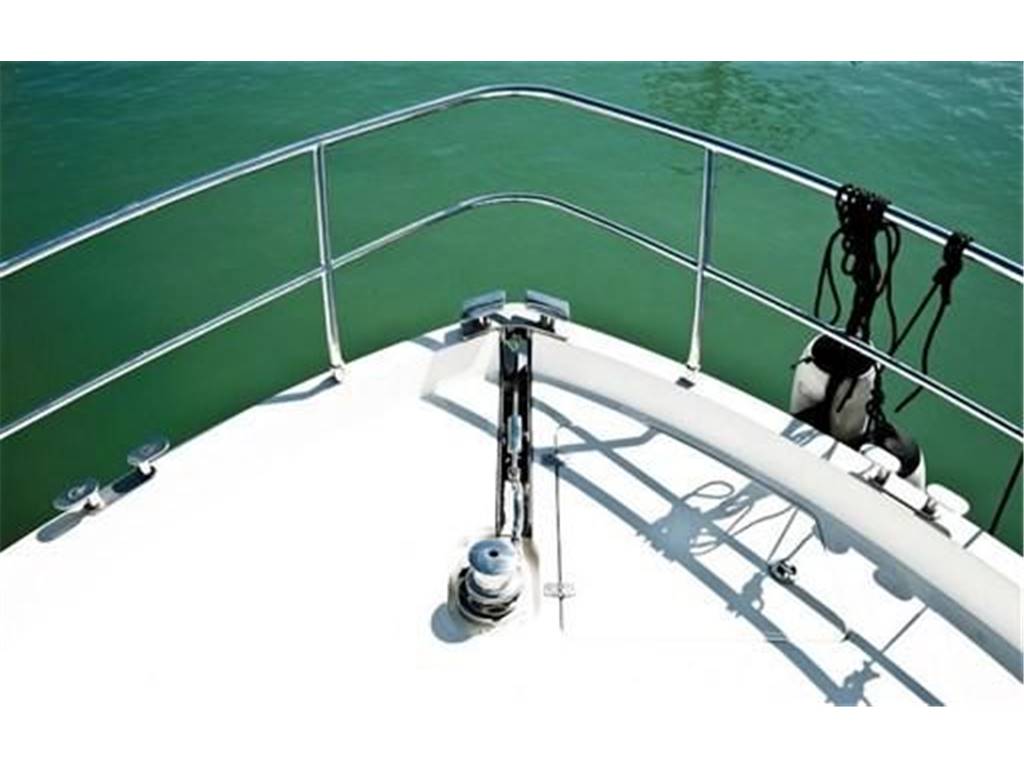

Bitte e passacavi in acciaio inox. Verricello elettrico Quick da 1000W con telecomando a prua e comando in plancia. Ancora tipo Bruce zincata da 20 kg e 50 metri di catena calibrata da 10 mm. Cubia ancora in acciaio inox.

IMPIANTI E DOTAZIONI VARIE

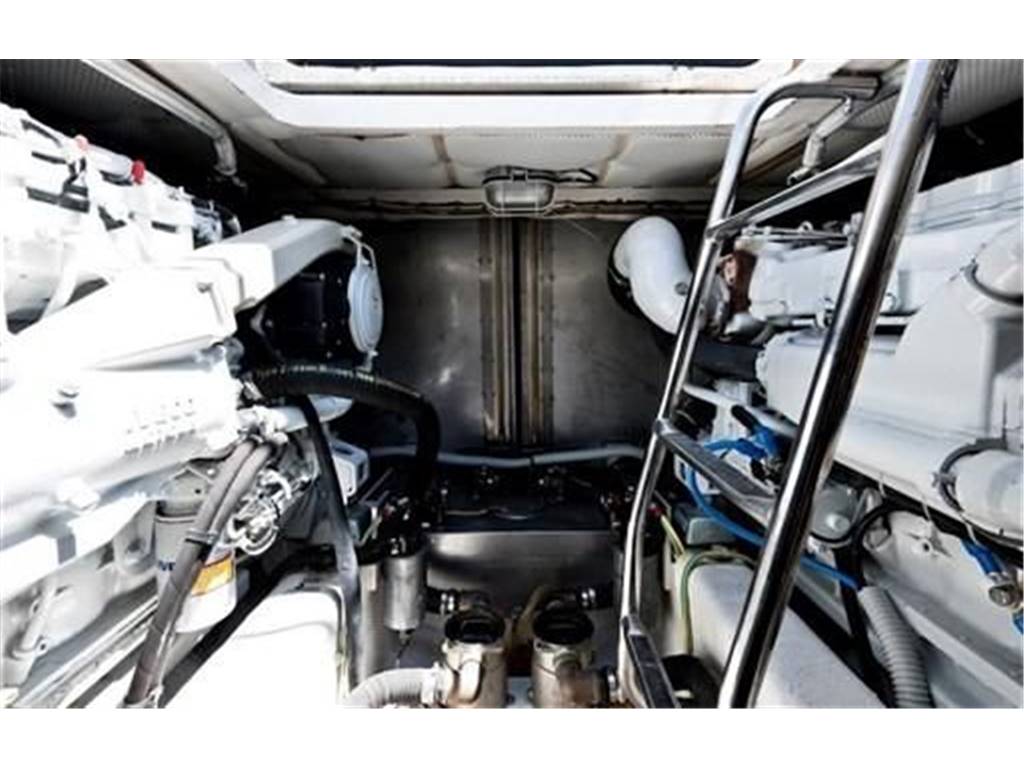

Insonorizzazione del locale motori con pannelli fonoassorbenti a norma ISO 4589. Scaletta di discesa in sala macchine. Luci in sala macchine. Impianto di protezione catodica con anodi di zinco su scafo, timoni, eliche. Impianto lavaggio catena ancora con acqua dolce. Manuale di uso e manutenzione dell'imbarcazione e di tutte
le strumentazioni di bordo. Schema generale dell’impianto elettrico.
